工艺流程说明：
1）预处理阶段

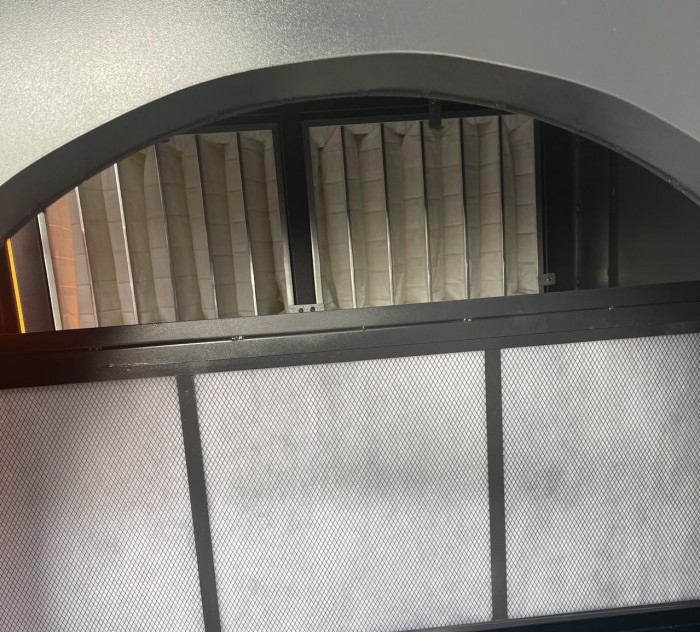

预处理选用填料式喷淋洗刷塔，喷淋液挑选碱液酸性气体进行中和处理或许选用干式过滤器对粉尘进行过滤处理。

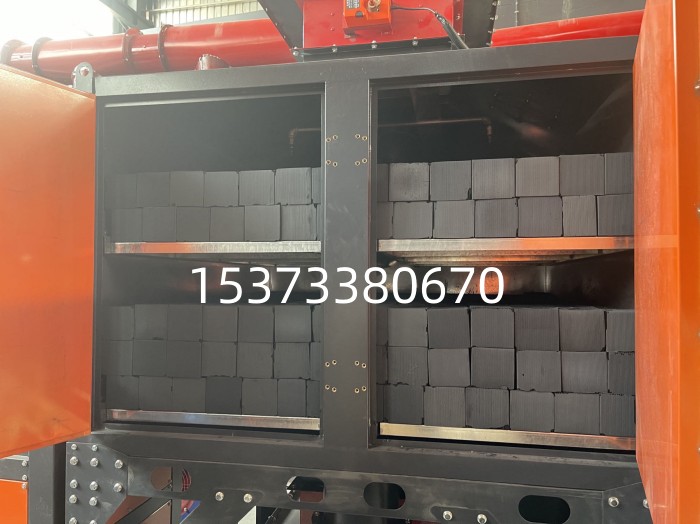

2）活性炭吸附阶段
通过前面的预处理后，废气通入后端的活性炭吸附/脱附塔进行吸附处理，通过活性炭微孔的有机气体吸附在活性炭表面，去除废气中的有机物，抵达净化气体的作用。
3）活性炭脱附阶段
当吸附床吸附饱满后，切换脱附风阀和吸附风阀，发起脱附风机对该吸附床脱附。脱附新鲜空气首要通过新风进口的换热器和电加热室进行加热，将新空气加热到120℃左右进入活性炭床，炭床受热后，活性炭吸附的溶剂蒸腾出来。
4）催化燃烧阶段
溶剂经风机送入到催化燃烧室前的换热器，然后进入催化燃烧室中的预热器，在电加热器的作用下，使气体温度前进到250-300℃左右，再进入催化燃烧床，有机物质在催化剂的作用下无焰燃烧，被分解为CO2和H2O，一同放出许多的热，气体温度进一部前进，该高温气体再次通过换热器预热未经处理的有机气体，收回一部分热量。从换热器出来的气体再通过新风进口的换热器对脱附新鲜空气进行加热，通过换热后的气体通过烟囱引高排放。

以上是小编为大家介绍的催化燃烧废气处理设备工艺流程，欢迎有需要的客户朋友咨询订购。
