无约束型波纹管补偿器是由直埋内压型改进而成的一种产品，这种产品可以消除普通轴向型补偿器对于管道导向支架的要求，可以简化管道支架的架布。它的抗弯性能很好，因为产品的内部增加了限位环盘装置，使得波纹不容易失去稳定性而变形。
1.结构图纸：

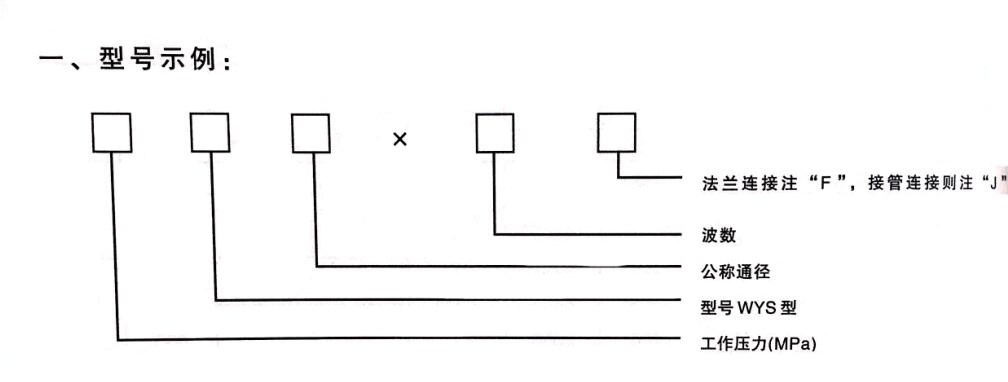

2.型号示例：

举例：1.6WYS500*8+8J
表示：工作压力1.6mpa，WYS表示无约束型波纹管补偿器，口径DN=500,8+8表示波纹个数，J表示焊接。

3.无约束型波纹管补偿器特点：
1、无约束波纹补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器_相同。为了使工程稳定可靠，无约束补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。
2、无约束补偿器可应用于管道的架空、地沟敷设，也可应用于有补偿的直埋敷设，此时无约束补偿器处应设检查井或暗室。
3、无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和_强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们永航达_为您审核把关。您还可拨打我们的技术知识热线了解更多关于无约束型波纹管补偿器的详情。
