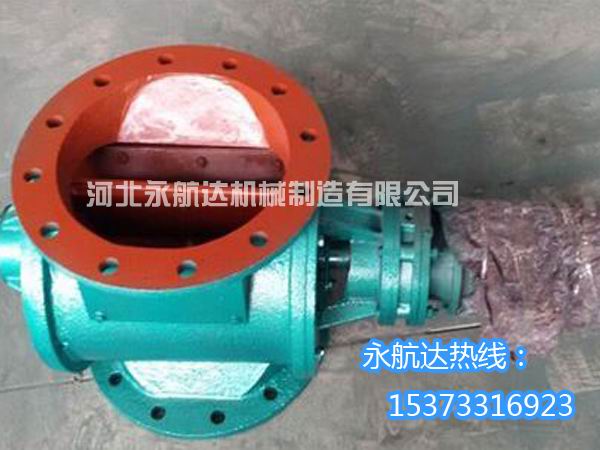

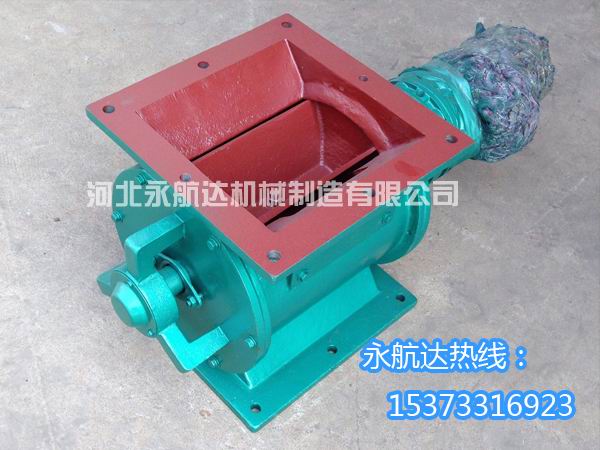

星型卸灰阀作为我公司_生产的产品，是市场上比较卖的好的一种产品，河北永航达机械制造有限公司进一步优化产品结构，向着高品质设备转变。依据市场需求，把握市场行情，很好的将我们的插板阀推向市场，面向用户。



【星型卸灰阀的应用】：为控制物料从料槽巾排出，并调节料流量，_在料仓排料口安装星型卸灰阀。由于它是利用炉料自然堆角自锁。所以关闭可靠。当自然堆角被破坏时，物料借自重落到给料机上.然后又靠给料机运动，迫使炉料向外排出。故它能均匀、稳定而连续地给料，从而也_了称量精度。因此， 星型卸灰阀被广泛应用于现代高炉生产中。给料按结构形式可分为链板式给料机、往复式给料机和振动式给料机三种。



【星型卸灰阀特点】：
1、结构紧凑，造型美观，使用方便。
2、运转平稳，噪音低。
3、由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大_。
4、本厂也可按用户要求设计制造。（支架联轴器皮带链条传动）
5、YJD-B型卸料器采用00号减速机专用润滑脂，请定期检查，加油。



A型星型卸灰阀外形安装尺寸表       （mm）

型号	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17

B型星型卸灰阀外形安装尺寸表       （mm）

型号	φA	φB	φC	E	F	M	H	h	n-φ
YJD02型	250	210	150	650	420	122.5	225	12	8-9
YJD04型	280	240	180	758	526	140	280	15	8-11
YJD06型	300	260	200	778	536	150	300	15	8-11
YJD08型	320	280	220	798	546	160	320	18	8-11
YJD10型	340	300	240	880	628	170	340	18	8-13
YJD12型	360	320	260	900	638	180	360	18	8-13
YJD14型	380	340	280	920	648	190	380	20	8-17
YJD16型	400	360	300	960	678	200	400	20	8-17
YJD18型	420	380	320	980	688	220	440	22	8-17
YJD20型	440	400	340	1000	698	230	460	22	8-17
YJD26型	500	460	400	1150	740	260	520	24	8-17

型号 数据 名称 YJD 2 YJD 4 YJD 6 YJD 8 YJD 10 YJD 12 YJD 14 YJD 16 YJD 18 YJD 20 YJD 26 YJD 30 卸料量 L/r 2 4 6 8 10 12 14 16 18 20 26 30 r/min Z型 33 也可按用户要求订作 工作温度℃ T≤80℃ 物料 粉状，颗粒状 电 机 型号 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100 L1-4 Y100 L1-4 KW 0.55 0.75 1.1 1.5 2.2 3 r/min 1390 1400 1430

常规型号的星型卸灰阀现货供应，也可以根据客户物料不同进行_设计用户如需特殊规格，液动、链轮传动等卸料器，可与本厂联系，均可制做。
