小拉杆横向波纹管补偿器是由两组波纹和中间接管以及限位拉杆制作而成，这种补偿器可以补偿管道的轴向位移和横向位移还有角向位移。同时这种产品还具有产品结构紧凑、补偿量大、无泄漏、_、寿命长，便于安装、产品质量可靠等优点。
小拉杆横向波纹管补偿器利用其工作主体波纹管的有效伸缩变形来补偿管线由热胀冷缩和管道运行时产生的震动等原因而产生的位移变化，能够有效的补偿轴向、横向和角向位移。并且补偿器内部的导流筒采用加厚的耐磨钢板制作而成能够有效地保护它的弹性元件不被损坏，延长使用寿命。

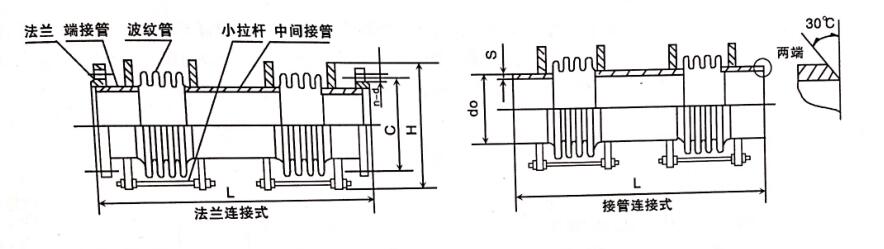

1.结构图纸：

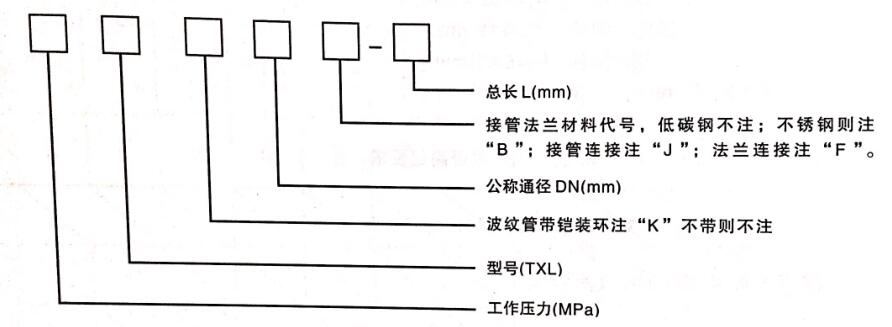

2.型号示例：

举例：1.0TXL600*3+3-2000F，压力1.0公斤，口径600mm，波纹个数3+3，产品长度2000mm，连接方式：焊接。
【产品规格】：【DN100mm-DN2000mm】

【产品压力】：0.1-2.5MPa

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：碳钢，不锈钢.

【产品颜色】：蓝色，可根据客户要求调色.

【工作温度】：600度以下。

大家在实际安装过程中要根据实际情况，合理的选择安装材料，能够起到事半功倍的效果。泊头永航达_生产各种规格的波纹补偿器，产品质量值得您的信赖。
